Контроллер Simbol-100. Модуль аналогового ввода S-100-AI6

Программируемый контроллер Simbol-100. Модуль аналогового ввода S-100-AI6. Особенности, универсальность, технические характеристики.

Продолжим наш цикл статей об оборудовании ООО «НПЦ «Европрибор». И следующим ТСА, о которым мы поведем речь будет модуль аналогового ввода S-100-AI6 (модуль контроллера измерительный Simbol-100 S-100-AI6), относящий к модулям расширения программируемого контроллера Simbol-100.

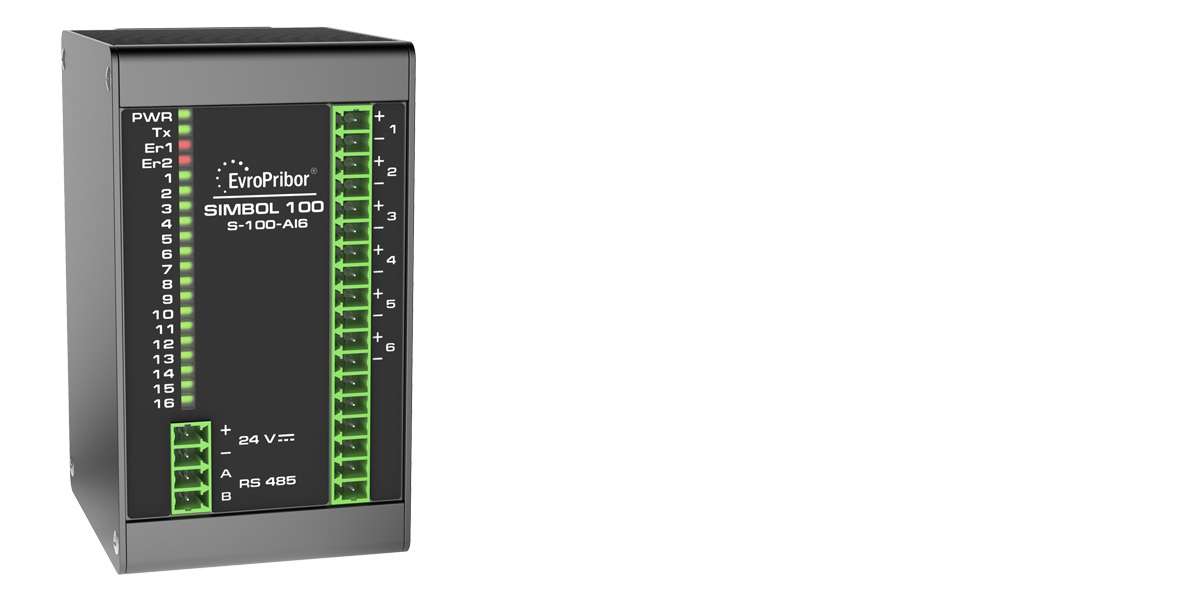

Контроллер Simbol-100. Модуль аналогового ввода S-100-AI6

Модуль S-100-AI6 предназначен для ввода унифицированных аналоговых сигналов постоянного тока в диапазонах 4 — 20 мА, 0 — 20 мА,0 — 5 мА, и/или 0 — 10 В постоянного напряжения, их обработки и передачи по последовательному интерфейсу в информационную систему верхнего уровня.

К ключевым особенностям модуля ввода аналоговых сигналов можно отнести следующие:

  • Модуль имеет 6 гальванически изолированных друг от друга и от цепей питания входных каналов измерения аналоговых сигналов постоянного тока и/или напряжения.
  • Каналы модуля могут быть сконфигурированы изготовителем по запросу потребителя:
    • при измерении сигналов постоянного тока входные каналы могут быть сконфигурированы как активный вход с питанием измерительной цепи от встроенных в модуль источников напряжения или как пассивный вход (внешнее питание измерительной цепи);
    • любой канал может быть сконфигурирован в вышеуказанных диапазонах (0 -5 мА, 4 — 20 мА, 0 — 20 мА, 0 — 10 В).
  • Модуль имеет один изолированный интерфейсный канал RS-485 для передачи данных ведущему устройству.
  • Модуль может использоваться в промышленных системах автоматизированного контроля и управления технологическими процессами как автономно (индивидуальное подключение к ПК через преобразователь интерфейса), так и в составе информационной сети (подключение модулей на общую шину RS-485 Modbus RTU).
  • По защите обслуживающего персонала от поражения электрическим током модуль относятся к оборудованию класса III по СТБ IEC 61131-2.
  • Категория перенапряжения II, степень загрязнения 1 по СТБ IEC 61131-2.
  • Модуль выполнен в алюминиевом корпусе, предназначенном для крепления на DIN-рейку шириной 35 мм. Разъемная конструкция клемм модуля позволяет осуществлять оперативную замену модуля без демонтажа подключенных к нему внешних линий связи.

Программируемый контроллер Simbol-100. Модуль аналогового ввода S-100-AI6. Особенности, универсальность, технические характеристики.

Модификация или исполнение модуля Тип входных сигналов Диапазоны измерений входных сигналов Пределы допускаемой основной приведенной погрешности
1 2 3 4
Модуль измерительный S-100-AI6 Постоянный ток, мА 4-20

0-20

0-5

±0,10

±0,25

Напряжение постоянного тока,В 0-10 ±0,10

±0,20



Отметим тот факт, что указанный модуль можно использовать не только в составе контроллера Simbol-100, а также как функциональный элемент комплекса измерительного видеографического VizoGraf, и даже как самостоятельный прибор, преобразовывающий указанные диапазоны измерений в цифровой сигнал и передающий их по интерфейсу RS-485 (Modbus RTU) на АРМ оператора, сторонние контроллерные устройства и пр.




×
